D-101/D-101R Reference Series Cable 75Ωデジタルケーブル

D-101は中心導体に高純度の銀メッキ銅線を用いた広帯域で損失の少ないデジタル信号伝送用の高性能なケーブルです。

誘電体に最小の誘電率を誇るEPTFE(ジュンフロン)を採用し、デジタル信号のハイスピード伝送を可能にしています。また信号の立ち上がりや立下り時間を短くすることで波形の変質を防ぎ、併せてジッターやリップルを低減することにより高品位なデジタル音声信号の伝送を実現しました。

またシールド層には密度90%以上の銀メッキ銅線とアルミ箔による二重シールド構造を採用し、外来ノイズを抑制するとともにケーブルから発生する不要輻射を低減。シースには耐熱性と柔軟性に優れたPVCを用いて安定した信号の伝送を支えています。

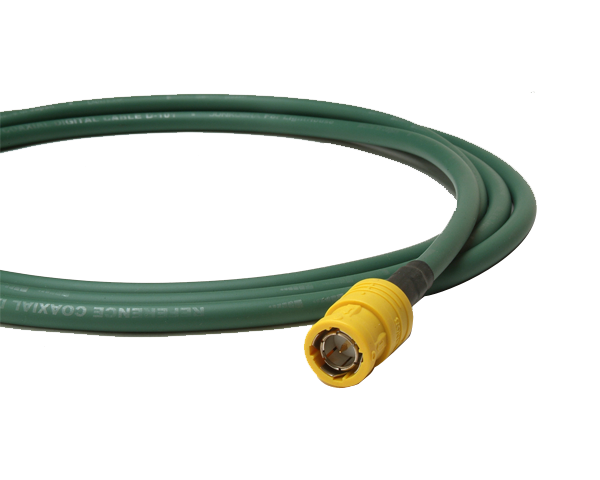

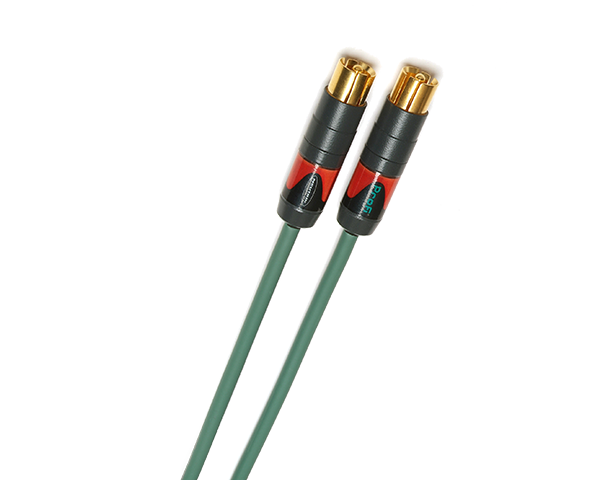

リニアPCM信号から地上波デジタルやBSデジタル放送のACCなどのビットストリーム信号まで、同軸デジタル出力端子を装備したCDプレーヤーやBDプレーヤー、BDレコーダーなどにお使いいただけます。またノイズ特性が大幅に向上しているためカーオーディオ用のケーブルとしてもお薦めいたします。D-101の端末には業務用分野で定評のある多治見無線製のオリジナルBNCコネクタを採用。D-101Rにはノイトリック社製のRCAコネクタを用いて伝送損失を最小限に抑えるとともに入力から出力まで75Ωのインピーダンス整合をおこなっています。用途によってお選びください。


仕様

75ΩジュンフロンEPTFE同軸ケーブル

導体:銀メッキ高純度銅線AWG20

絶縁体:EPTFE多孔質ジュンフロン材

一次シールド:高純度銅線/アルミ箔

導体抵抗:32.2Ω以下/km

絶縁抵抗:1000MΩ以上/km

特性インピーダンス:75Ω

静電容量:60pF/m(1kHz)
